青青操久久日本,色婷婷综合激情五月天,午夜视频美国xxxx在线观看

硅膠產(chǎn)品Product Series

當(dāng)前位置：主頁 > 硅膠產(chǎn)品 > 手板模型設(shè)計專用硅膠 > 手板模型設(shè)計專用硅膠

產(chǎn)品類別：手板模型設(shè)計專用硅膠

產(chǎn)品名稱：手板模型模具硅膠

產(chǎn)品詳情

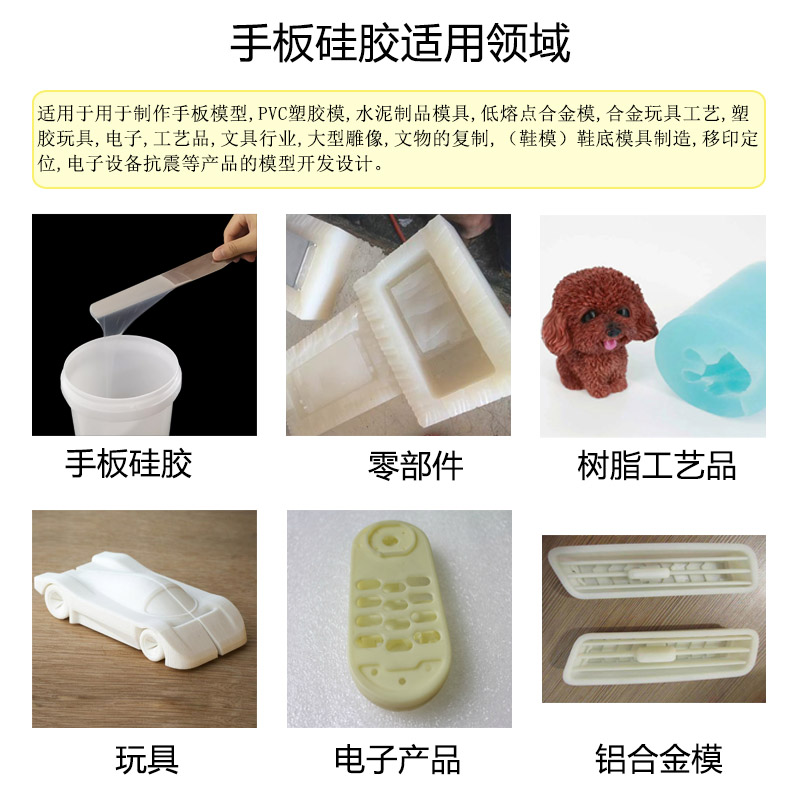

手板模型模具硅膠也叫手板硅膠，與常規(guī)的模具膠相比，價格低，翻模次數(shù)不高，一般可能就20次左右，而常規(guī)的模具硅膠翻模次數(shù)可達(dá)上千次。因此，手板硅膠主要用于各種產(chǎn)品的模型開發(fā)及小批量產(chǎn)品生產(chǎn)。

手板模型模具硅膠特點：

1.低粘度、流動性好、操作方便；
2.不受制品厚度限制，可深度硫化；
3.價格低，節(jié)約成本。

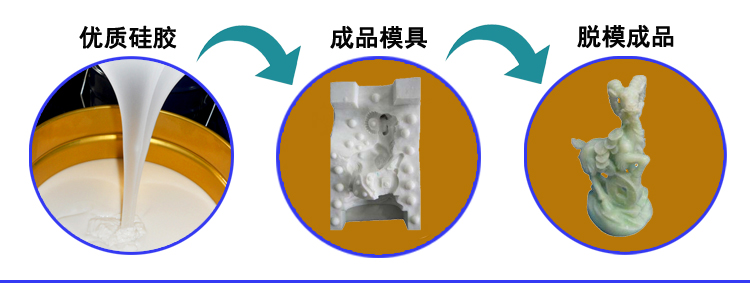

手板硅膠
操作方法

1.硅膠和一定量的固化劑按照比例來混合，混合時可手動攪拌混合或者采用設(shè)備攪拌混合；

2.混合后的膠料在灌模前要先進(jìn)行脫泡。脫泡過程中，膠料的體積會增加4-5倍，所以脫泡的容器體積要比膠料體積大4-5倍，大致會在10分鐘后膠體劑恢復(fù)正常，當(dāng)表面沒有氣泡逸出時即可完成。

3.膠料要接觸的模型產(chǎn)品表面或材料模型表面，需要采用液體石蠟或表面活性劑等作為脫模劑。

4.混合脫泡后的模型固化需要一定的溫度和時間，比如120±5℃烘30分鐘固化，60~70℃烘2~3小時固化，室溫固化時間為24小時。

注意事項

1.用手板硅膠制作出來產(chǎn)品后，要等待24小時后在投入生產(chǎn)；
2.攪拌過程中一定要使硅膠與固化劑之間充分?jǐn)嚢杈鶆?，抽真空時間不宜過長，避免硅膠在抽真空時發(fā)生固化。
手板模型模具硅膠

硬度選擇

硬度范圍	0度-0度以下	5度	10度-20度	25度-35度	40度	45度-60度
用途建議	0度以下超軟，一般用途硅膠娃娃成人用品、性用品等。0度的稍微硬一些看客戶需求。	柔軟度一般，一般用于制作硅膠制品，也可以用于小而精細(xì)的翻糖模、皂模、移印膠頭等。	適用于各種灌模類產(chǎn)品，柔軟性好、抗撕拉性好、適用的產(chǎn)品有蠟燭手工皂、工藝品、糖果巧克力、異形石膏線等。	抗撕拉性最好、硬度偏高、不變形，適用于分片刷模，比如各種水泥制品、文化石砂巖浮雕產(chǎn)品、樹脂工藝品及輪胎模等。	很硬，類似運動鞋鞋底，適用于填充，電子灌封這方面，不建議開模。	硬度高于50度時硅膠會變脆，抗撕拉性能下降，沒有柔韌性，適合填充，不建議開模。

縮合型硅膠產(chǎn)數(shù)表

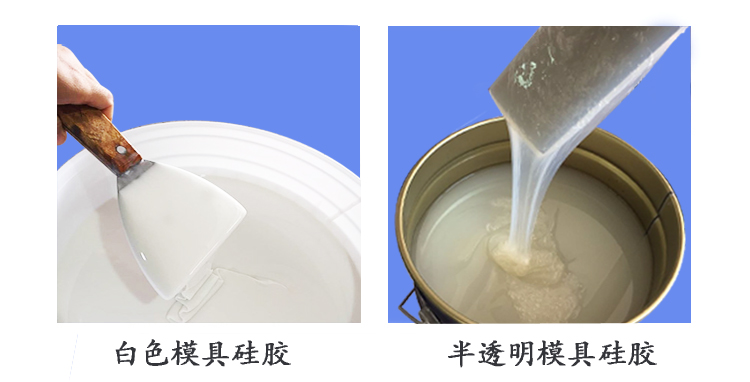

外觀	白色/半透明
硬度（邵氏A）	15±2	20±2	25±2	30±2	33±2	40±2
硫化劑添加（%）	2-3
動力粘（mPa.s）	1.3w±0.2w	1.7w±0.2w	2.5w±0.2w	2.7w±0.2w	2.5w±0.2w	1.5w±0.2w
拉伸強(qiáng)度（MPa）	2.5	2.8	3.4	4.0		3.5
撕裂強(qiáng)度（KN/m）	16±2	19±2	24±2	25±2		21±2
伸長率（%）	380	530	410	420	450	180
密度（g/cm³）	1.08				1.09
操作時間（min)	30-50		30-40			30-50
硫化時間（h）	4-5		3-4			4-5
線收縮率（%）	0.3
