在硅膠模具翻模過程中，氣泡問題困擾著很多人，它不僅會破壞模具表面的細(xì)膩紋理，導(dǎo)致成品外觀瑕疵，還會削弱模具的機械性能，影響其使用壽命。想要解決這問題，需要找到方法，并注重操作的細(xì)節(jié)。
  首先原料選擇是關(guān)鍵，需要選擇高質(zhì)量且流動性好的原料，流動性過差易在攪拌過程中裹入空氣，增加氣泡產(chǎn)生風(fēng)險。還有硅膠應(yīng)儲存在適宜的環(huán)境中，避免因高溫高濕導(dǎo)致原料變質(zhì)。

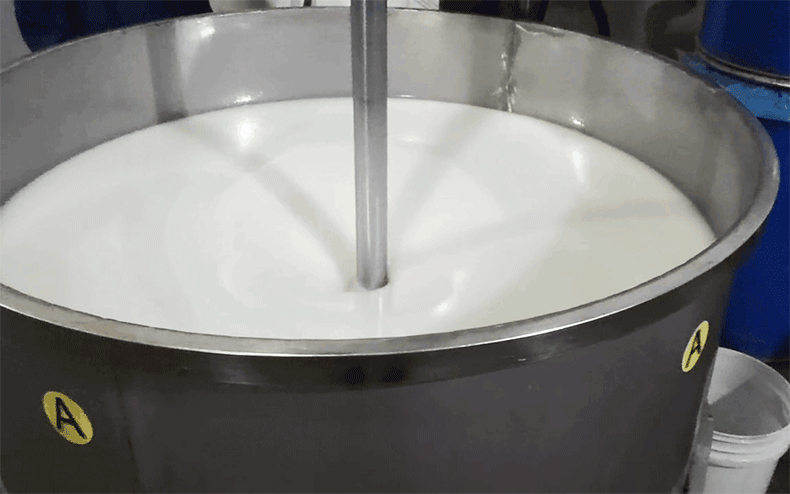

混合后的硅膠是氣泡產(chǎn)生的重災(zāi)區(qū)，將AB硅膠按比例混合均勻后，立即使用真空脫泡機進(jìn)行處理，確保硅膠中的空氣被充分抽出。
   精細(xì)操作是減少氣泡的重要工作，攪拌是氣泡產(chǎn)生的主要環(huán)節(jié)之一。攪拌時，需使用干凈的攪拌工具，沿同一方向緩慢攪拌，避免空氣裹入。攪拌速度不宜過快，攪拌時間控制在3分鐘左右，確保AB膠充分混合均勻。攪拌完成后，將硅膠靜置5-10分鐘，讓氣泡自然上浮排出。
   對于復(fù)雜結(jié)構(gòu)或大型模具，可采用分層澆筑的工藝能有效減少氣泡產(chǎn)生。先向母模表面緩慢倒入少量硅膠，厚度控制在1-2mm，確保硅膠覆蓋所有紋理細(xì)節(jié)。待硅膠初步固化，再繼續(xù)澆筑剩余硅膠，厚度控制在3-5mm。分層澆筑能避免硅膠在澆筑過程中因沖擊力過大而裹入空氣，同時為氣泡排出提供充足時間。

   固化溫度與時間是影響氣泡排出的關(guān)鍵因素，常溫固化溫度20-25℃需4-8小時，若需加速固化，可采用80℃加熱固化2小時。但需注意，固化溫度不宜過高，否則會導(dǎo)致硅膠老化，產(chǎn)生二次氣泡。同時，固化時間需充足，避免因固化過快導(dǎo)致氣泡無法充分排出。
   以宏圖硅膠工藝品制作客戶為例，該客戶在制作一款復(fù)雜花紋的硅膠模具時，曾因氣泡問題導(dǎo)致模具報廢率高達(dá)30%。宏圖通過對其操作流程和細(xì)節(jié)的指導(dǎo)，經(jīng)過一段時間的實踐，模具報廢率顯著降低至5%以下，模具質(zhì)量得到大幅提升，客戶滿意度顯著提高。如你恰好遇到氣泡困擾的問題，可咨詢我們宏圖硅膠。
